简介

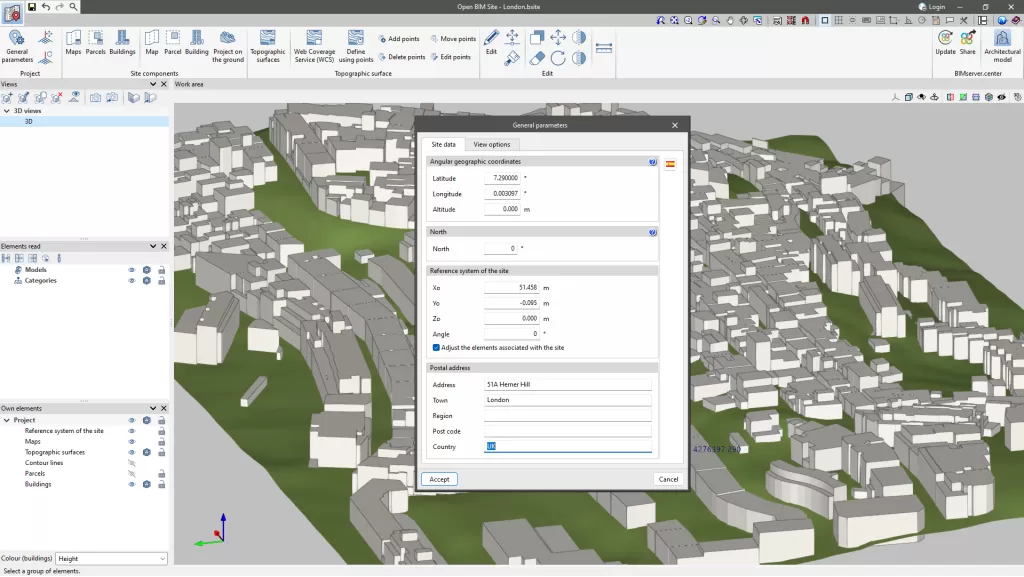

Open BIM Site 是一个旨在定义项目场地初始条件的程序。借助该工具，用户可确定模型地理位置、管理各类地图、输入地形表面并添加场地特有元素（如地块和建筑物）。

Open BIM Site 是一个具有国际范围的程序，因为用户可以指定全球任何地方的建筑项目场地条件。

然而，对于位于西班牙、葡萄牙、波兰和法国的项目，该程序包含与国家网络服务的连接，以方便输入场地数据，以及检索地图和地形表面区域。

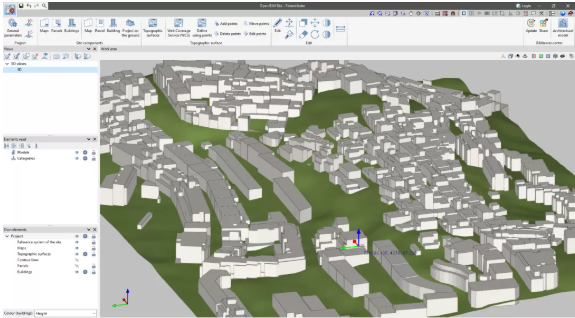

工作环境

Open BIM Site 界面经过精心设计，旨在简化项目场地各方面特征的定义过程。

为此，该界面提供了多个易于使用且直观的工具，以及一个 3D 工作区，可在其中进行环境的真实建模。

在应用程序工具栏中，可找到以下用于建模项目场地的选项组：项目、场地组件、地形表面面积、编辑和 BIMserver.center。

在应用程序工作区左侧的工具栏中，用户可以找到模型视图及其配置工具。

在“已读元素”下，可以配置从 BIMserver.center 导入的项目。

在“自有元素”下，用户可以管理项目组件的可视化选项和快照。

创建一个新职位并将其与项目关联

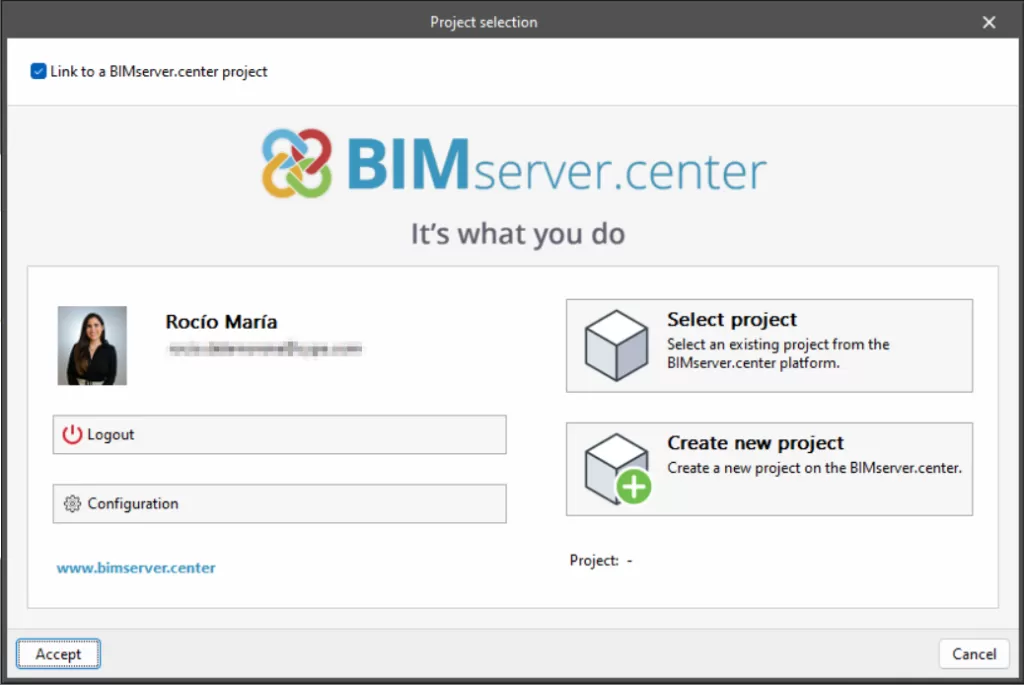

当用户启动应用程序并点击“新建”时，系统会提供创建“新任务”的选项，该任务随后可集成到BIMserver.center中的现有项目中。

用户还可选择“创建新项目”。在此情况下，所创建的项目将从该时刻起在BIMserver.center中可见。

创建新任务后，用户将进入界面，其中显示已导入的模型或模型的图形窗口。

用户还可选择不与BIMserver.center平台关联即可启动项目。为此，只需取消勾选界面左上角的“链接至BIMserver.center项目”复选框。

在项目进行过程中，用户可随时通过程序右上角的BIMserver.center标签页共享或导入文件。

导入BIM模型

在创建新任务并通过“选择项目”功能选择BIMserver.center平台上托管的项目时，将弹出“导入BIM模型”窗口，该窗口显示项目中包含的IFC格式文件。

应用程序允许用户选择将一个或多个现有模型包含在项目中。为此，请勾选“导入”复选框并确认。

访问界面时，图形窗口将显示已导入的模型。

导入DXF、DWG、PDF和JPG格式的图纸

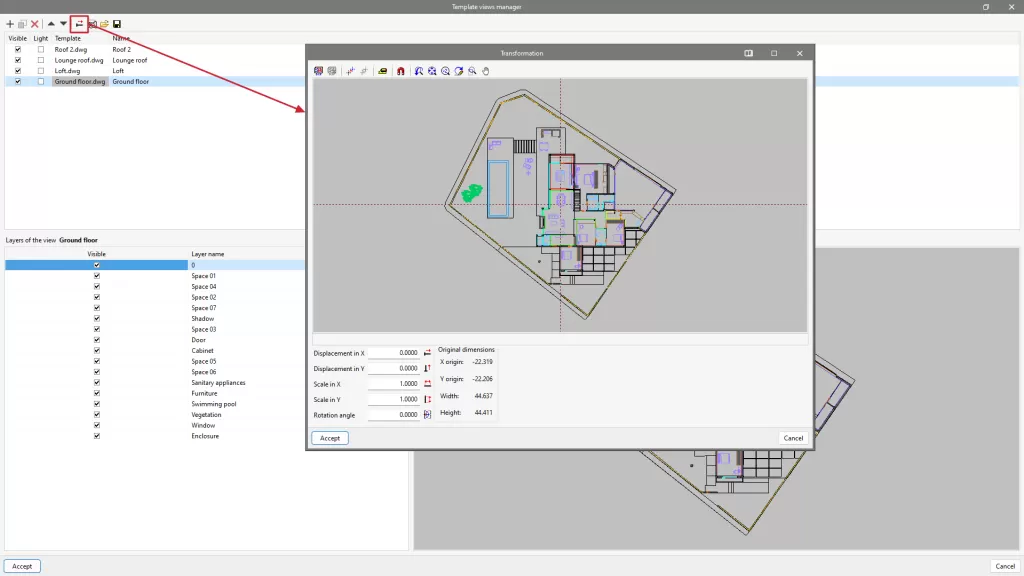

点击第一个工具“DXF-DWG模板”后，将打开一个名为“模板视图管理器”的弹出窗口，在此窗口中可以管理模板、进行转换（如需）并将模板以DXF、DWG、PDF或JPG等格式导入到项目中。

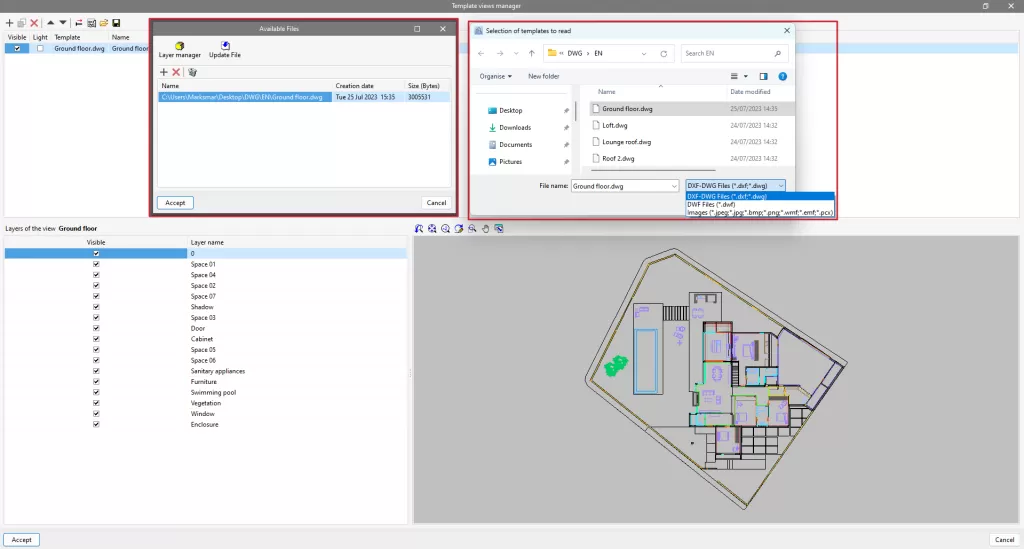

点击“添加”选项后，将出现另一个名为“可用文件”的窗口。在此窗口中，可通过“添加”按钮添加新文件，并更改要显示的文件格式类型（默认显示“DXF-DWG文件”）。选择文件并确认窗口。如果文档包含多页，则必须指定要导入的“页码”。
