简介

Open BIM Model Checker 是一款旨在帮助用户管理和验证虚拟模型的程序，旨在避免未来建成项目中出现错误。它具有三大主要功能：问题生成、冲突检测和文档检查。

Open BIM Model Checker 集成于 Open BIM 工作流程中，允许用户从 BIMserver.center 平台上托管的项目导入模型，并融入 Open BIM 技术提供的协作、多学科和多用户工作流程。

此工具免费使用，但“冲突检测”功能除外，该功能需要用户许可证中的相应权限。
工作环境
Open BIM Model Checker 适用于托管在 BIMserver.center 平台上的 Open BIM 项目，该项目由涉及不同专业的 BIM 模型组成。

程序界面分为三个部分：

  • 顶部的工具栏；
  • 右侧的 3D 工作区；

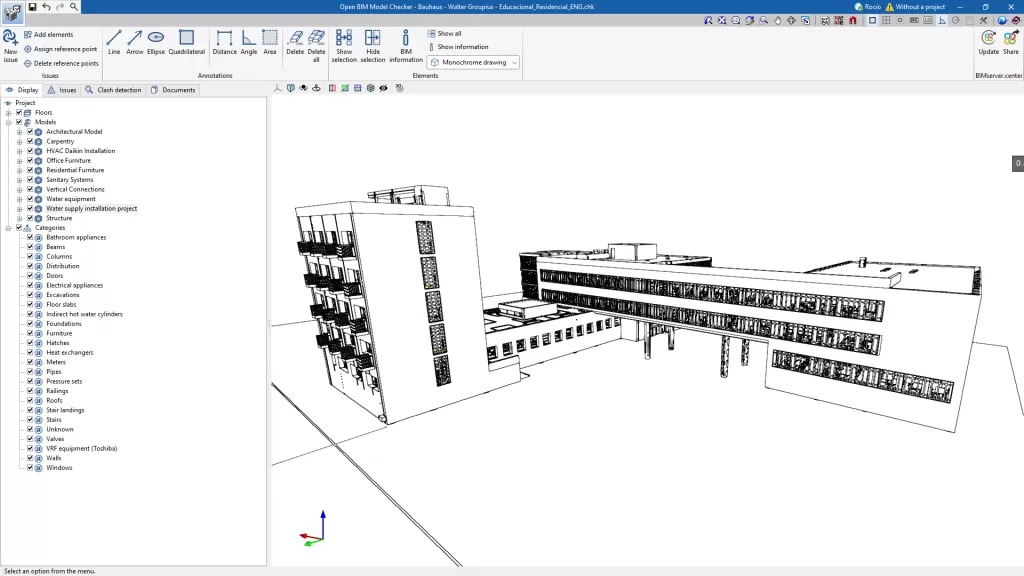

  • 左侧的工作栏，其中包含“显示”、“问题”、“冲突检测”和“文档”选项卡。

创建新任务并将其关联到项目

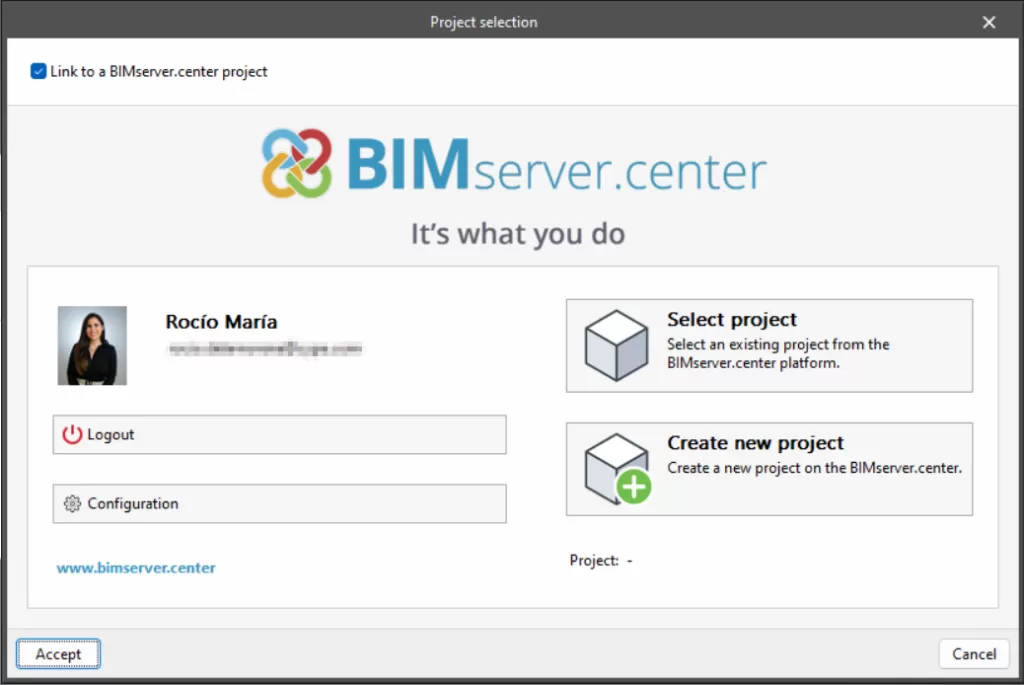

启动应用程序并点击“新建”后，用户可以选择创建“新任务”，然后将其集成到 BIMserver.center 中的现有项目中。

此外，还可以选择“创建新项目”。这样，创建的项目从此时起即可在 BIMserver.center 中查看。

创建新任务后，用户即可访问界面，其中会显示已导入的一个或多个模型的图形窗口。

用户还可以选择在未关联到 BIMserver.center 平台的情况下启动项目。只需取消选中左上角的“关联到 BIMserver.center 项目”复选框即可。

在项目进行过程中，可以随时通过每个程序右上角的 BIMserver.center 选项卡共享或导入文件。
导入 BIM 模型

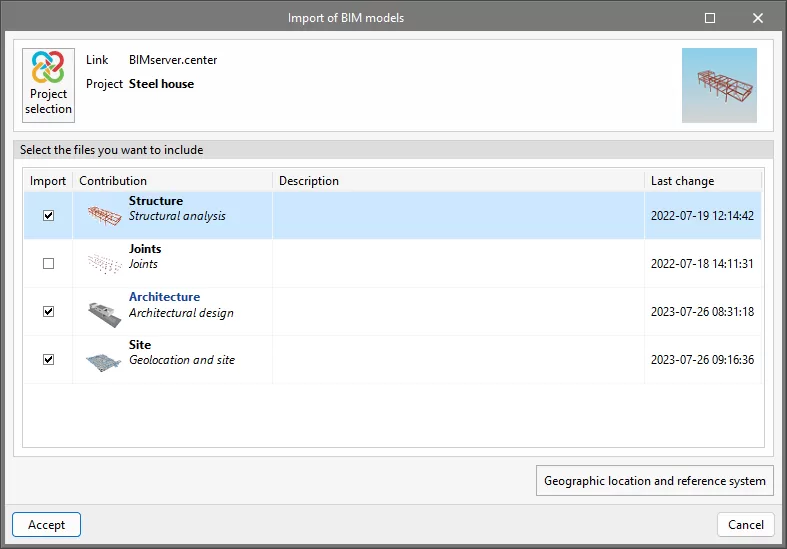

创建新任务并通过“选择项目”选择托管在 BIMserver.center 平台上的项目时，将出现“导入 BIM 模型”窗口，其中显示项目中包含的 IFC 格式文件。

应用程序允许用户选择在项目中包含一个或多个现有模型。为此，请勾选“导入”框并接受。

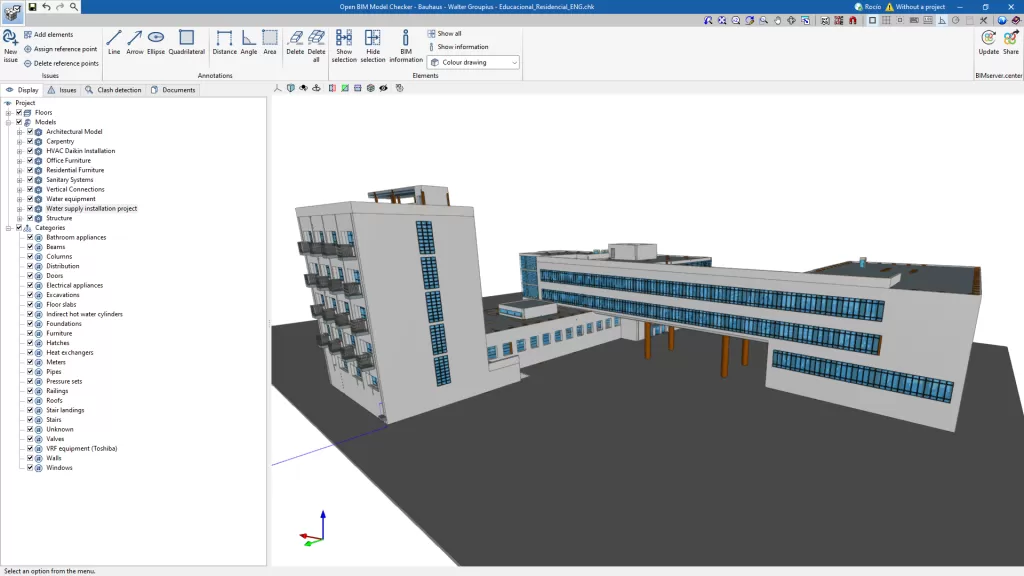

访问界面时，图形窗口将显示导入的模型。

工具栏


工具栏分为四个不同的组：“问题”、“注释”、“元素”和“BIMserver.center”。前三个组允许用户在 3D 区域工作；最后一个组允许用户将工作导出到协作平台 BIMserver.center 并进行更新。

Issues

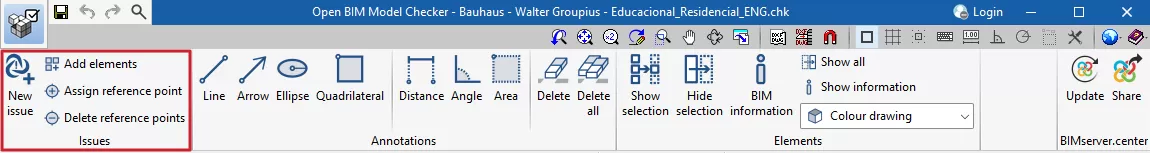

“Issue”组包含创建问题所需的工具：

  • New Issue: 允许创建新问题，并包含标题、描述和问题所涉及的元素。
  • Add elements: 允许将元素添加到先前创建的问题中。
  • Assign reference point: 允许在模型上放置一个与特定问题关联的球体。该球体允许在 BIMserver.center 的 3D 模型和其他程序中显示该问题。

  • Delete reference points: 允许用户删除问题的参考点。


注意：

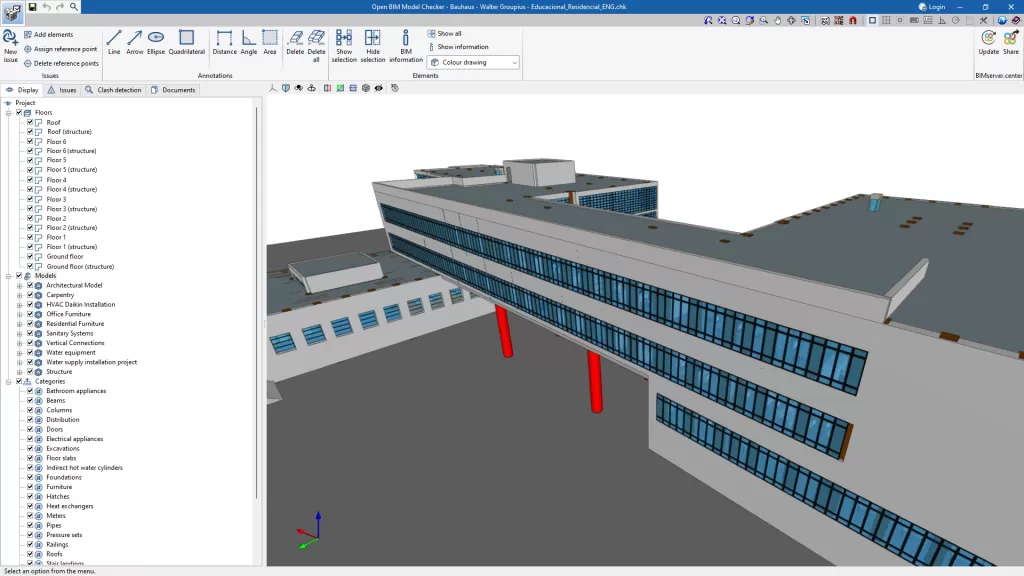

每个问题都可以与一个“参考点”关联，即放置在 3D 模型上的一个红色小球体。该标记显示在 BIMserver.center 的 3D 视图中，允许用户从 3D 模型访问有关该问题的所有信息。该球体也可以显示在专业程序的 3D 视图中。

Annotations

“注释”组允许用户向模型添加图形注释。

这些注释将与参考点一起导出，并可显示在 BIMserver.center 和专业程序的 3D 模型中。

绘图工具：“直线”、“箭头”、“椭圆”和“四边形”。
设计工具：“距离”、“角度”和“面积”。
擦除工具：“删除”和“全部删除”。

Elements

“元素”组包含完善“可视化”选项卡功能的工具，可帮助用户更好地检查 BIM 模型。

  • Show selection。允许用户隔离 3D 模型中的元素。为此，请选择要隔离的 3D 模型元素，然后用鼠标右键单击它们。模型的其余元素将会消失。
  • Hide selection。允许用户隐藏选定的元素。
  • Show all。允许用户显示所有隐藏的元素。
  • BIM information。选择元素时，将显示一个包含其 BIM 信息的表格。
  • Show information。允许用户激活或停用将鼠标指针悬停在 3D 模型中的元素上时显示的信息框。

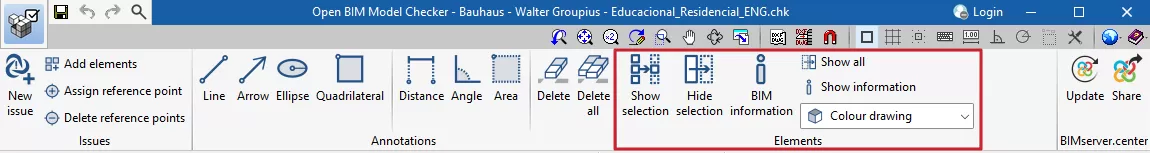

  • Display options。允许用户在普通绘图和单色绘图之间进行选择。
